当半导体产业的巨轮由8英寸向12英寸碳化硅（SiC）迈进时，东谈主类工业才调正在阅历一场与“当然界最硬材料之一”的正面交锋。

碳化硅的莫氏硬度高达9.2，仅次于金刚石。其脆性大、价值高的特质，使得12英寸碳化硅减薄建树的研发，成为第三代半导体产业链中 “最难啃的骨头”。

面对这一挑战，矽加半导体正在通过一系列系统性改进，攻克从机械加工到自动化集成的重重难关，为大尺寸碳化硅的领域化量产开导新路。

挑战一：超硬材料的“刚性”叛逆性

破局政策：高刚性空气主轴与气浮承片台集成

12英寸碳化硅减薄濒临的紧要繁重，源于材料自己的“坚韧”。传统减薄建树在面对大尺寸超硬晶圆时，主轴刚性和露出性相通难以营救聚合加工，极易在磨削（Grinding）经由中产生崩边和裂纹。更严峻的是，从8英寸扩大到12英寸，面积增多带来的加工应力呈几何级数增长，对建树中枢轴系建议了极限条件。

矽加决策：刚柔并济，纳米级控振

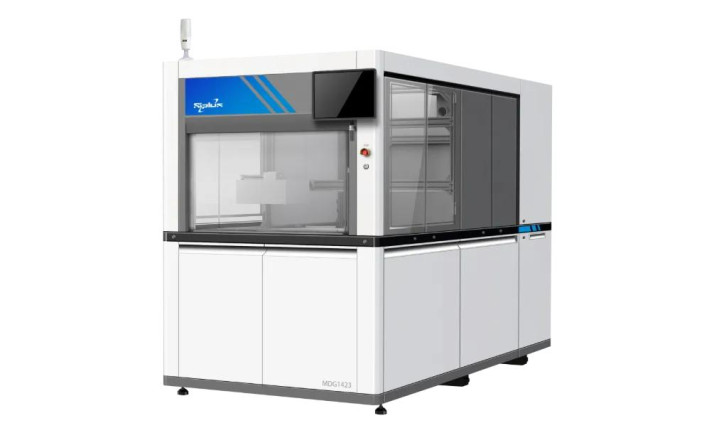

矽加半导体将自主研发的高功率、高刚性超精密空气主轴与气浮承片台到手集成于衬底减薄机中。

无构兵运行： 通过高压气体变成的刚性气膜，使主轴在无构兵摩擦现象下完了超高转速；

纳米级控振： 到手将振动抑遏在纳米级别；

极致精度： 这一冲破使12英寸碳化硅晶圆的片内厚度偏差（TTV）八成露出抑遏在1微米（μm）以内。

这种“刚柔并济”的策画，既保证了实足的力量去除材料，又无缺幸免了过硬构兵导致的晶圆挫伤。

挑战二:微不雅层面的“隐形杀手”

破局政策：多工序协同与全链路工艺整合

在碳化硅减薄经由中，最荫藏的敌东谈主并非宏不雅落空，而是微不雅层面的厚度不均与亚名义挫伤。TTV凯旋决定了后续工艺的焦深窗口，尤其在先进封装的中介层愚弄中，碳化硅衬底需要与芯片基板精确键合。干系词，碳化硅的极高硬度使得传统研磨工艺难以在大面积上保握均匀去除，减薄-研抛多工序间的面形偏差累积，成为制约良率的“隐形杀手”。

矽加决策：买通链路，智能面型抑遏

单一建树的精度擢升还是不够，滚球app(中国)官网下载矽加选择从 “单点冲破”走向“全局协同”：

多维攻坚： 从减薄建树超高刚性/露出性抑遏、抛光建树面型抑遏、多工序面型协同等维度全面发力，达成TTV ≤1μm的要害洽商；

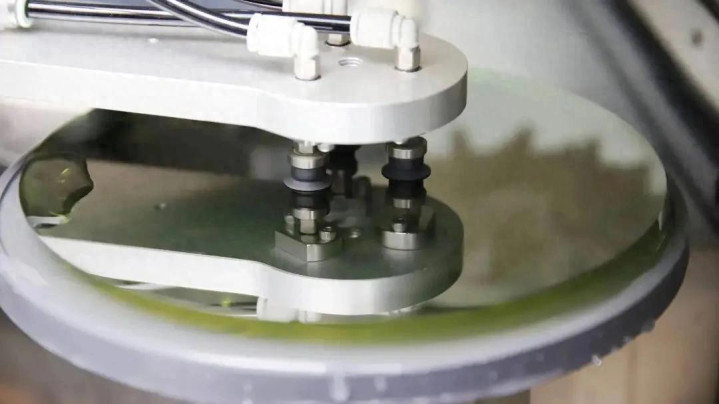

有机整合： 将磨削与化学机械抛光（CMP）技艺有机团结；

智能抑遏： 引入多区压力智能抑遏系统，在减薄和抛光经由中有用阻拦晶圆翘曲和名义挫伤，为大尺寸碳化硅的量产露出性奠定坚实基础。

挑战三：损耗与名义挫伤的逆境

破局政策：激光剥离与梯度减薄工艺协同

碳化硅晶锭号称“黑金”，一派12英寸衬底的老本是同尺寸硅片的数十倍。传统线切割带来的材料损耗和减薄引入的亚名义裂纹，是推高老本、镌汰良率的两大痛点。如安在去量的同期，最大适度减少损耗？

矽加决策：强强归拢，挑战极限良率

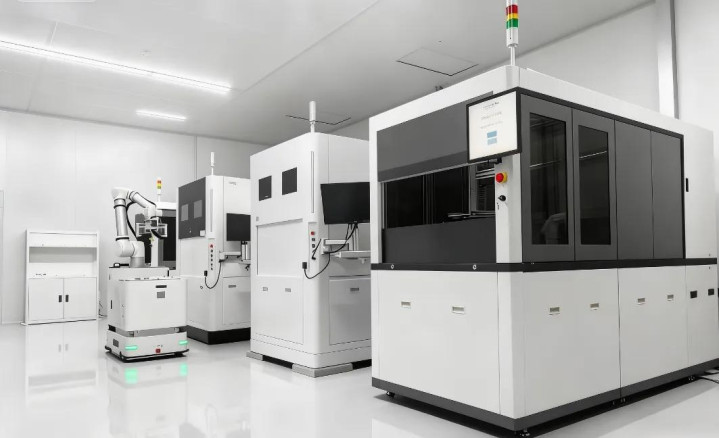

针对这一痛点，矽加半导体推出了激光剥离与减薄一体化自动化产线，变成高效的工艺闭环：

降本增效： 通过超快激光对晶锭进行无损剥离，较传统线锯切割，可使晶圆产出增多27%，材料损耗镌汰52%，能耗减少40%。举座材料损耗可镌汰30%以上；

抛弃挫伤： 针对名义挫伤，剿袭梯度减薄与抛光协同工艺。通过多谈次、变参数的政策，冉冉开释晶锭滋长积存的内应力，大幅减少亚名义裂纹，完实足足车规级芯片对可靠性的严苛条件。

从跟跑到并跑的中国逾越

12英寸碳化硅减薄机的技艺攻坚，绝非单一建树的升级，而是一项涵盖超精密主轴、高刚性结构、露出热抑遏、以及“激光+减薄+抛光”工艺协同优化的系统级超等工程。

跟着新动力汽车、光伏储能等卑鄙需求的握续爆发，12英寸装备的技艺冲破记号着中国在第三代半导体中枢装备领域滚球app，正顽强地从“跟跑”向“并跑”乃至“领跑”逾越。在这场向物理极限发起的冲锋中，矽加半导体每一次精度的擢升、每一项工艺的优化，皆在为碳化硅功率器件的领域化愚弄铺平谈路，也正在从头界说东谈主类工业才调的鸿沟。
